概述：

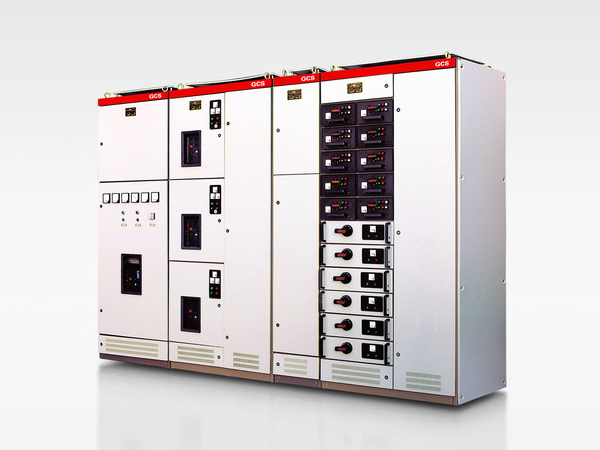

   GCS低压抽出式开关柜，适用于发电厂、变电站、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心，电容补偿等的电能转换、分配与控制之用。

   GCS型低压抽出式开关柜接通和分断能力高，动热稳定性好，结构先进、合理，电器方案灵活，防护等级高，安全可靠，维护方便，并且具有较高的技术性能指标。

本产品符合IEC60439-1：2004、GB7251-1：2005、JB/T9661-1999等标准。

正常使用条件：

.周围空气温度不高于+40℃，不低于-5℃,并且24小时内其平均温度不高于+35℃。

.天气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到由于温差变化，有可能会偶然地产生适度的凝露。海拨高度不超过2000米。

.本产品适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24小时）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。

.如上述使用条件不能满足时，应由用户在订货时向制造方提出，协商解决。

产品特点：

.各功能室内严格分开、其隔室主要是分为功能单元室、电线室、各单元的作用相互独立，互不影响。

.水平母线采取柜后平置式排列，增强了母线抗断路电流产生的电动力的能力。

.抽屉类型分为1/2单元、1单元、3/2单元、2单元、3单元五个尺寸系列，回路额定电流在400A及以下。

.每一台装置最多能安装11个单元抽屉或22个1/2单元抽屉。

.抽屉具有分、合、试验、抽出、隔离五个位置，并有明显标志。

.抽屉设有机械连锁装置和紧急解锁装置。

一、结构与用途：

　　GCS低压抽出式开关柜采用8MF型钢拼装和部分焊装而成，模数孔安装；装置各功能隔离室严格分开，各单元的功能作用相对独立；抽屉面板具有合、分、试验、抽出等位置的明显标志，抽屉设有机械联锁装置；功能单元室与电缆的连接通过转接件或铜排实现，既提高了电缆的可靠性，又极大地方便了用户对电缆的安装与维护；功能单元功能完善，相互独立，相同规格的抽屉可任意互换；功能单元的辅助接点能满足自动化用户和与计算机的需要，装置以抽屉为主体，同时具有抽出式和固定式，可以任意组合使用。
