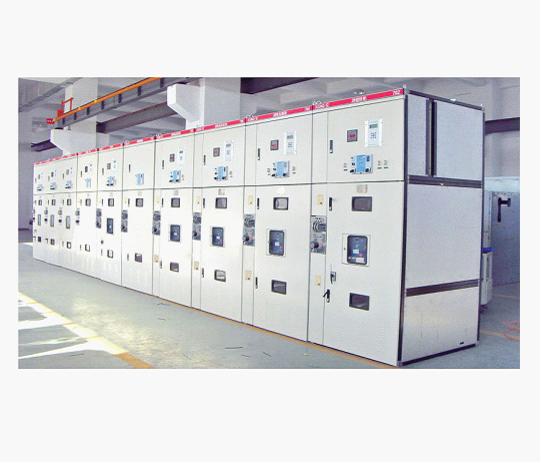

概述：

XGN－12型交流高压金属封闭开关设备适用于三相交流50HZ，额定电压12KV的户内高压配电装置。广泛应用于工业及民用电缆环网及供电终端，特别适用于城市居民小区、小型二次变电所、开闭所、工矿企业、商场、机场、地铁、中小型电厂、医院、体育场、铁路、隧道等电路系统中作为接收和分配电能之用，是最新一代空气绝缘的金属封闭开关设备，具有结构简单、操作灵活、安装方便、联锁可靠等特点，。

二、性能特点

1、内置真空断路器，采用真空灭弧室、免维护、寿命长、操作次数可达到10000次；也可根据用户要求内置负荷开关或熔断器。

2、采用先进科学的轻型设计、体积小；

3、配带智能控制器，可设置过流保护、速断保护、失压自动跳闸、来电延时自动重合、瞬时性故障自动复位、永久性故障自动闭锁等多种保护功能，并且可实时上传各种数据。

4、配置联锁装置：具有防止带负荷分、合隔离开关；防止误分、误合断路器或负荷开关；防止接地开关处于闭合位置时送电；防止在带电时误合接地开关；防止误入带电隔室等功能

5、上下隔离开关均选用具有双断口的GN30-10（D）旋转隔离开关（额定电流3150A的开关柜下隔离选用GN22-10非旋转型）。

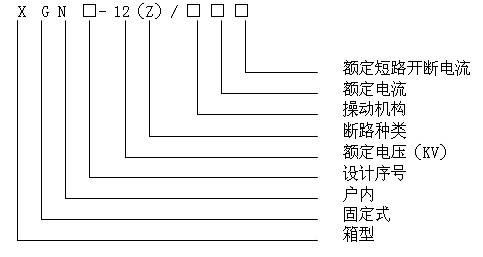

三、型号说明

使用环境条件：

1、户内、环境温度：上限+40℃ 下限-15℃

2、相对湿度：日平均值不大于95%，月平均值不大于90%

3、海拔高度：不超过1000M

4、地震烈度：不超过8度

5、无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

五、典型操作简介：

1、停电操作

分断断路器―――将闭锁机构上的小手柄扳到分断闭锁位置―――将闭锁机构专用操作棒插入闭锁机构上的下隔离操作孔内，从上往下拉，拉到下隔离分断位置―――取出操作棒，再插入闭锁机构上的上隔离操作孔内，从上往下拉，拉到上隔离分闸位置，再将操作手柄插入闭锁机构的接地开关操作孔内，从下往上推，使接地开关合闸―――将闭锁机构上的小手柄扳到检修位置―――打开前门―――取出后门程序锁钥匙，打开后门―――停电操作完毕。

2、送电操作

将后门关好锁定，取出钥匙并放入前门内―――关闭前门，将闭锁机构上的小手柄扳到“分断闭锁”位置，自动锁定了前门―――将操作棒插入闭锁机构上的接地开关操作孔内，从上往下拉，使接地开关分闸―――取出操作棒，插入闭锁机构上的上隔离孔内，从下往上推，推到上隔离闭合位置―――取出操作棒插入闭锁机构上的下隔离操作孔内，从下往上推，推倒下隔离闭合位置―――将手柄扳到“工作”位置，这时可将断路器合闸.

六、开关柜典型方案的结构及外形尺寸：

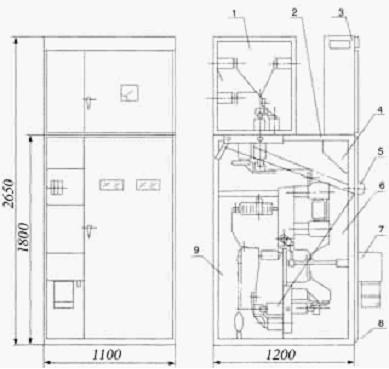

XGN2-12(Z)07方案结构及外形尺寸图

1.母线室 2.压力释放通道 3.仪表室 4.组合开关室 5.手力操作及连锁机构

6.主开关室7.电磁或弹簧机构 8.接地母线 9.电缆室

XGN2-12(Z)08方案结构及外形尺寸图

1.仪表室 2.压力释放通道 3.组合开关室 4.手力操作及连锁机构 5.主开关室

6.电磁操动机构 7.接地母线 8.母线室 9.附柜
